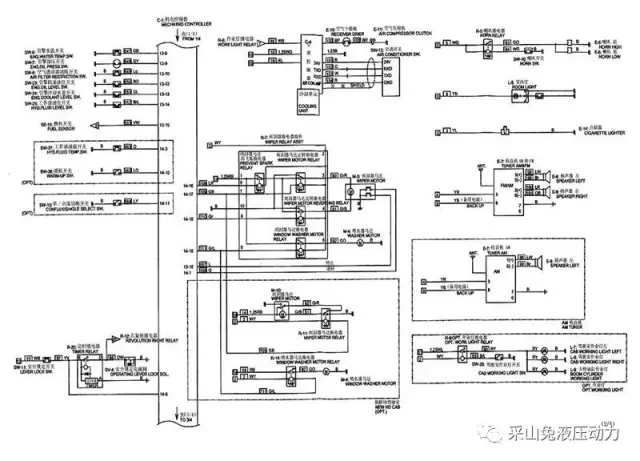

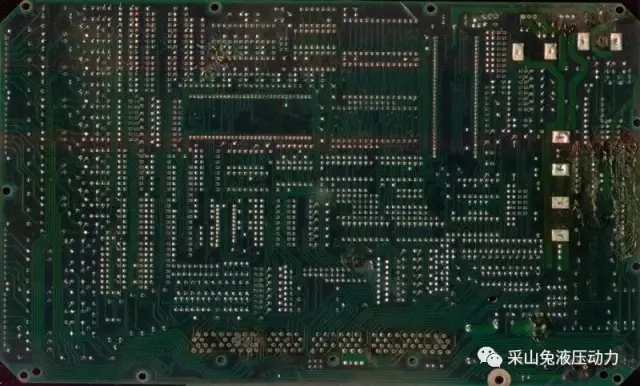

在进行机械点检时，为了判断是正常还是异常，在下面记载了每一操作的服务诊断正常时数据。

·显示值为安装标准工作装置时的参考值。

· 压力传感器的数值是考虑了误差后的数值。在与性能检查标准值进行比较时，请使用校正后的测量仪器进行测量。

· 比例阀电流不显示实测值而显示指示值。实测值请通过各自的比例阀的显示画面确认。

· 泵比例阀的电流值会根据泵压力和转矩调整值的不同而产生变动，所以为参考值。

· 动作中的显示值不是操作开始时的值而是显示了普通状态下的值，所以请一定注意。

·点检请在机器充分进行暖机后进行。

· 显示值会因为软件版本不同而有差异

操作No.1：无操作

H模式 Hi空转

No.31 大臂

No.32 小臂、旋转

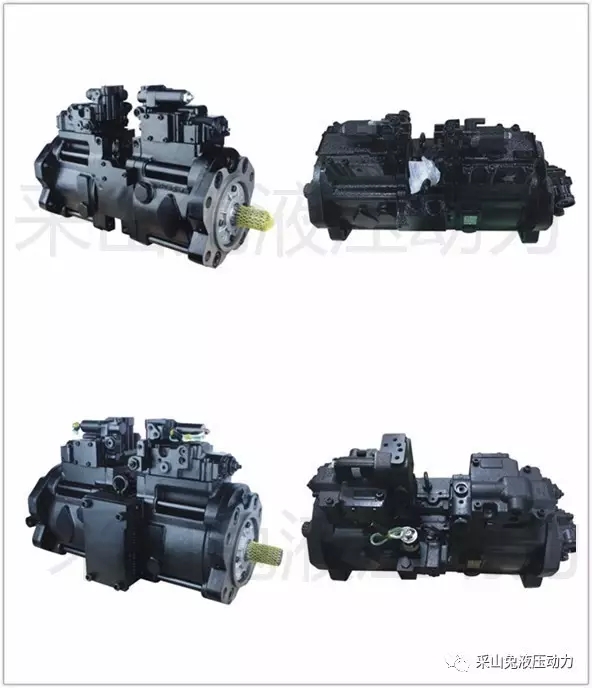

C-1 P1泵 0.2～1.5M

C-2 P2泵 0.2～1.5M

E-1 P1泵 350mA

E-2 P2泵 350mA

D-1 P1卸载/中立切断 750mA

D-2 P2卸载/中立切断 750mA

D-3 走行直进 350mA

D-6 小臂回收2速 750mA

B-3 小臂外伸 0.0M

B-4 小臂回收 0.0M

B-1 大臂上升 0.0M

B-7 旋转 0.0M

G-3 ENG转速 1970～2030

减马力 0mA

操作No.2：无操作

S模式 Hi空转

No.32 小臂、旋转

C-1 P1泵 0.2～1.5M

C-2 P2泵 0.2～1.5M

E-1 P1泵 350mA

E-2 P2泵 350mA

D-1 P1卸载/中立切断 750mA

D-2 P2卸载/中立切断 750mA

D-3 走行直进 350mA

D-6 小臂回收2速 750mA

B-3 小臂外伸 0.0M

B-4 小臂回收 0.0M

B-1 大臂上升 0.0M

B-7 旋转 0.0M

G-3 ENG转速 1970～1830

减马力 0mA

操作No.3：大臂上升全角度扳动操作杆&溢流

H模式 Hi空转

No.31 大臂

C-1 P1泵 33.0～35.8M

C-2 P2泵 33.0～35.8M

E-1 P1泵 415～525mA

E-2 P2泵 415～525mA

D-1 P1卸载/中立切断 360mA

D-2 P2卸载/中立切断 360mA

B-1 大臂上升 3.0M

B-2 大臂下降 0.0M

G-3 ENG转速 1970～2060

减马力 0mA

操作No.4：大臂上升全角度扳动操作杆&动作中

H模式 Hi空转

No.31 大臂

C-1 P1泵 11.0～16.0M

C-2 P2泵 11.0～16.0M

E-1 P1泵 560～750mA

E-2 P2泵 560～750mA

D-1 P1卸载/中立切断 360mA

D-2 P2卸载/中立切断 360mA

B-1 大臂上升 3.0M

B-2 大臂下降 0.0M

G-3 ENG转速 1970～2060

减马力 0mA

操作No.5：大臂下降全角度扳动操作杆&动作中

H模式 Hi空转

No.31 大臂

C-1 P1泵 12.5～16.0M

C-2 P2泵 0.2～1.5M

E-1 P1泵 600～617mA

E-2 P2泵 350mA

D-1 P1卸载/中立切断 427～477mA

D-2 P2卸载/中立切断 750mA

B-1 大臂上升 0.0M

B-2 大臂下降 3.0M

G-3 ENG转速 1970～2060

减马力 0mA

操作No.6：小臂回收全角度扳动操作杆&溢流

H模式 Hi空转

No.32 小臂、旋转

C-1 P1泵 33.0～35.8M

C-2 P2泵 33.0～35.8M

E-1 P1泵 415～525mA

E-2 P2泵 415～525mA

D-1 P1卸载/中立切断 360mA

D-2 P2卸载/中立切断 360mA

D-3 走行直进 350mA

D-6 小臂回收2速 200mA

B-3 小臂外伸 0.0M

B-4 小臂回收 3.0M

B-1 大臂上升 0.0M

B-7 旋转 0.0M

G-3 ENG转速 1970～2060

减马力 0mA

操作No.7：小臂回收全角度扳动操作杆&动作中

H模式 Hi空转

No.32 小臂、旋转

C-1 P1泵 12.5～16.5M

C-2 P2泵 12.5～16.5M

E-1 P1泵 550～750mA

E-2 P2泵 550～750mA

D-1 P1卸载/中立切断 360mA

D-2 P2卸载/中立切断 360mA

D-3 走行直进 350mA

D-6 小臂回收2速 400mA

B-3 小臂外伸 0.0M

B-4 小臂回收 3.0M

B-1 大臂上升 0.0M

B-7 旋转 0.0M

G-3 ENG转速 1970～2060

减马力 0mA

操作No.8：小臂外伸全角度扳动操作杆&溢流

H模式 Hi空转

No.32 小臂、旋转

C-1 P1泵 33.0～35.8M

C-2 P2泵 33.0～35.8M

E-1 P1泵 415～525mA

E-2 P2泵 415～525mA

D-1 P1卸载/中立切断 360mA

D-2 P2卸载/中立切断 360mA

D-3 走行直进 350mA

D-6 小臂回收2速 750mA

B-3 小臂外伸 3.0M

B-4 小臂回收 0.0M

B-1 大臂上升 0.0M

B-7 旋转 0.0M

G-3 ENG转速 1970～2060

减马力 0mA

※在发动机起动5分钟后，或在在低温模式解除后进行测量。

操作No.9：小臂外伸全角度扳动操作杆&动作中

H模式 Hi空转

No.32 小臂、旋转

C-1 P1泵 15.0～22.0M

C-2 P2泵 15.0～22.0M

E-1 P1泵 488～677mA

E-2 P2泵 488～677mA

D-1 P1卸载/中立切断 360mA

D-2 P2卸载/中立切断 360mA

D-3 走行直进 350mA

D-6 小臂回收2速 750mA

B-3 小臂外伸 3.0M

B-4 小臂回收 0.0M

B-1 大臂上升

0.0M

B-7 旋转 0.0M

G-3 ENG转速 1970～2060

减马力 0mA

※在发动机起动5分钟后，或在在低温模式解除后进行测量。

操作No.10：旋转全角度扳动操作杆&溢流

H模式 Hi空转

No.32 小臂、旋转

C-1 P1泵 0.2～1.5M

C-2 P2泵 28.0～35.8M

E-1 P1泵 350mA

E-2 P2泵 528～750mA

D-1 P1卸载/中立切断 750mA

D-2 P2卸载/中立切断 360mA

D-3 走行直进 350mA

D-6 小臂回收2速 750mA

B-3 小臂外伸 0.0M

B-4 小臂回收 0.0M

B-1 大臂上升 0.0M

B-7 旋转 3.0M

G-3 ENG转速 1970～2060

减马力 0mA

操作No.11：旋转全角度扳动操作杆&动作中

H模式 Hi空转

No.32 小臂、旋转

C-1 P1泵 0.2～1.5M

C-2 P2泵 10.0～15.0M

E-1 P1泵 350mA

E-2 P2泵 750mA

D-1 P1卸载/中立切断 750mA

D-2 P2卸载/中立切断 360mA

D-3 走行直进 350mA

D-6 小臂回收2速 750mA

B-3 小臂外伸 0.0M

B-4 小臂回收 0.0M

B-1 大臂上升 0.0M

B-7 旋转 3.0M

G-3 ENG转速 1970～2060

减马力 0mA

操作No.12：挖斗回收全角度扳动操作杆&溢流

H模式 Hi空转

No.33 挖斗

C-1 P1泵 33.0～35.8M

C-2 P2泵 33.0～35.8M

E-1 P1泵 415～525mA

E-2 P2泵 415～525mA

D-1 P1卸载/中立切断 360mA

D-2 P2卸载/中立切断 360mA

D-3 走行直进 720mA

B-5 回收 3.0M

B-6 外扬 0.0M

G-3 ENG转速 1970～2060

减马力 0mA

操作No.13：挖斗回收全角度扳动操作杆&动作中

H模式 Hi空转

No.33 挖斗

C-1 P1泵 4.0～8.0M

C-2 P2泵 4.0～8.0M

E-1 P1泵 650～750mA

E-2 P2泵 540～563mA

D-1 P1卸载/中立切断 360mA

D-2 P2卸载/中立切断 360mA

D-3 走行直进 720mA

B-5 回收 3.0M

B-6 外扬 0.0M

G-3 ENG转速 1970～2060

减马力 0mA

操作No.14：挖斗外扬全角度扳动操作杆&溢流

H模式 Hi空转

No.33 挖斗

C-1 P1泵 33.0～35.8M

C-2 P2泵 33.0～35.8M

E-1 P1泵 415～525mA

E-2 P2泵 415～435mA

D-1 P1卸载/中立切断 360mA

D-2 P2卸载/中立切断 360mA

D-3 走行直进 720mA

B-5 回收 0.0M

B-6 外扬 3.0M

G-3 ENG转速 1970～2060

减马力 0mA

操作No.15：挖斗外扬全角度扳动操作杆&动作中

H模式 Hi空转

No.33 挖斗

C-1 P1泵 6.0～15.0M

C-2 P2泵 6.0～15.0M

E-1 P1泵 577～750mA

E-2 P2泵 415～435mA

D-1 P1卸载/中立切断 360mA

D-2 P2卸载/中立切断 360mA

D-3 走行直进 720mA

B-5 回收 0.0M

B-6 外扬 3.0M

G-3 ENG转速 1970～2060

减马力 0mA

操作No.16：P2侧OPT全角度扳动操作&溢流

A模式 Hi空转

No.35 备用

C-1 P1泵 22.5～26.0M

C-2 P2泵 22.5～26.0M

E-1 P1泵 459～584mA

E-2 P2泵 459～584mA

D-1 P1卸载/中立切断 360mA

D-2 P2卸载/中立切断 360mA

D-3 走行直进 720mA

E-3 OPT溢流 0mA

B-16 P1侧OPT 0.0M

B-17 P1侧OPT 2.0～2.6M

F-4 备用选择 NIB

合流开关 ON

G-3 ENG转速 1970～2060

减马力 0mA

操作No.17：P2侧OPT全角度扳动操作&溢流

B模式 Hi空转

No.35 备用

C-1 P1泵 0.2～1.5M

C-2 P2泵 22.5～26.0M

E-1 P1泵 500mA

E-2 P2泵 665～750mA

D-1 P1卸载/中立切断 750mA

D-2 P2卸载/中立切断 360mA

D-3 走行直进 350mA

E-3 OPT溢流 0mA

B-16 P1侧OPT 0.0M

B-17 P1侧OPT 2.0～2.6M

F-4 备用选择 BRK

合流开关 OFF

G-3 ENG转速 1970～2060

减马力 0mA

※合流开关ON。溢流设定压力为出厂值。

操作No.17：P2侧OPT全角度扳动操作&溢流

B模式 Hi空转

No.35 备用

C-1 P1泵 0.2～1.5M

C-2 P2泵 22.5～26.0M

E-1 P1泵 500mA

E-2 P2泵 665～750mA

D-1 P1卸载/中立切断 750mA

D-2 P2卸载/中立切断 360mA

D-3 走行直进 350mA

E-3 OPT溢流 0mA

B-16 P1侧OPT 0.0M

B-17 P1侧OPT 2.0～2.6M

F-4 备用选择 BRK

合流开关 OFF

G-3 ENG转速 1970～2060

减马力 0mA

※合流开关OFF。溢流设定压力为出厂值。

操作No.18：右行走全角度扳动操作&怠速

H模式 Hi空转

No.34 行走

C-1 P1泵 5.0～12.0M
